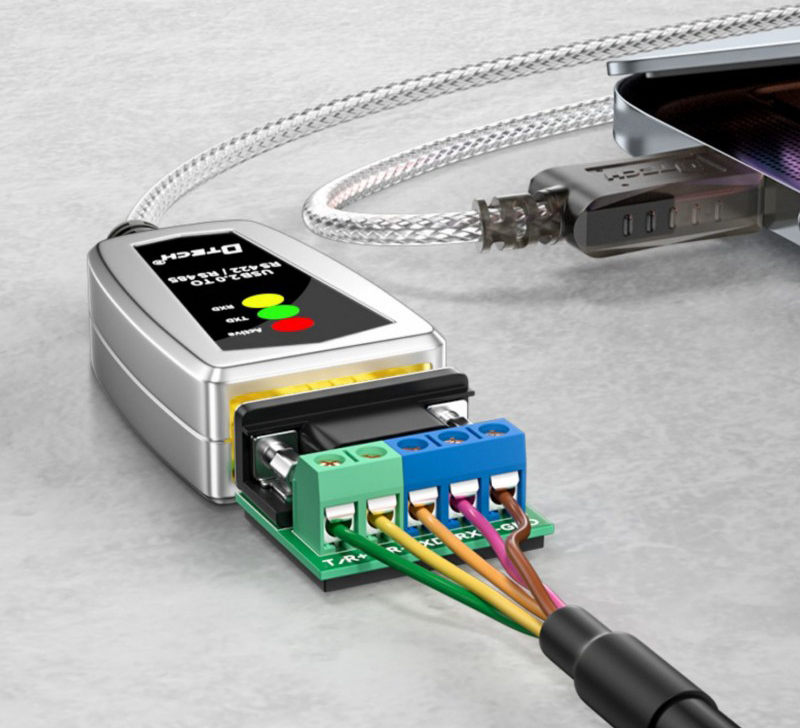

Cáp chuyển đổi USB sang RS-485/RS-422 DTECH DT-5119 là gì?
Cáp chuyển đổi USB sang RS-485/RS-422 DTECH DT-5119 là thiết bị giao tiếp nối tiếp dùng để kết nối máy tính với các thiết bị công nghiệp sử dụng chuẩn truyền thông RS-485 hoặc RS-422. Sản phẩm chuyển đổi giao tiếp USB của máy tính sang giao diện truyền dữ liệu vi sai, phục vụ cấu hình thiết bị, giám sát hoạt động và trao đổi dữ liệu trong các hệ thống điều khiển tự động hóa.
DTECH DT-5119 sử dụng giao diện USB 2.0 và đầu kết nối DB9 9 chân ở phía RS-485/RS-422. Thiết bị được trang bị đèn báo nguồn, truyền dữ liệu và nhận dữ liệu, giúp kỹ thuật viên theo dõi trạng thái hoạt động trong quá trình kết nối.
Đặc điểm kỹ thuật của cáp DTECH DT-5119

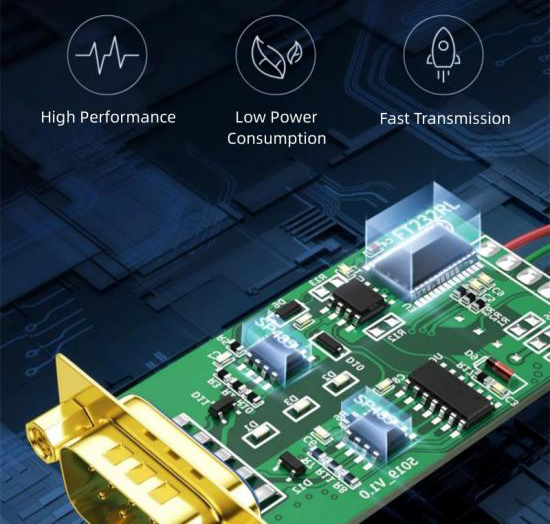

Chip kép FTDI FT232RL và SP485
DTECH DT-5119 sử dụng cấu hình chip kép FTDI FT232RL kết hợp SP485 theo thông số kỹ thuật của nhà cung cấp. FT232RL đảm nhiệm giao tiếp USB với máy tính, trong khi SP485 hỗ trợ giao tiếp điện RS-485. Cấu hình này phục vụ kết nối giữa máy tính và các thiết bị sử dụng giao tiếp RS-485/RS-422 tương thích.
Thiết bị hỗ trợ điều khiển hướng truyền dữ liệu tự động theo tài liệu tham khảo, giúp đơn giản hóa việc giao tiếp nối tiếp mà không cần thao tác chuyển hướng truyền thủ công. Khả năng vận hành thực tế còn phụ thuộc vào driver, phần mềm và cấu hình của thiết bị đầu cuối.
Hỗ trợ giao tiếp RS-485 và RS-422
Cáp chuyển đổi DTECH DT-5119 tương thích với các chuẩn giao tiếp EIA/TIA RS-485 và RS-422. Hai chuẩn này được sử dụng phổ biến trong hệ thống điều khiển công nghiệp, thiết bị đo lường và truyền dữ liệu nối tiếp.
- RS-485: Hỗ trợ truyền thông bán song công qua hai dây tín hiệu T/R+ và T/R-, phù hợp với các kết nối điểm-điểm hoặc điểm-đa điểm theo cấu hình hệ thống.
- RS-422: Hỗ trợ truyền thông song công toàn phần qua hai cặp tín hiệu truyền và nhận, gồm T/R+, T/R-, RXD+ và RXD-.
- GND: Chân tham chiếu tín hiệu, được đấu nối theo sơ đồ và yêu cầu của thiết bị sử dụng.
Khi lắp đặt, cần đối chiếu sơ đồ chân DB9 của cáp với tài liệu thiết bị đầu cuối. Không nên chỉ dựa vào ký hiệu A/B hoặc dấu +/- vì cách đặt tên có thể khác nhau giữa các nhà sản xuất.
Tốc độ truyền dữ liệu và khoảng cách kết nối
DTECH DT-5119 hỗ trợ tốc độ truyền dữ liệu từ 300 bps đến 460800 bps theo thông số công bố. Dải tốc độ này đáp ứng nhiều nhu cầu giao tiếp nối tiếp trong hệ thống tự động hóa và điều khiển thiết bị.
- Tốc độ truyền: 300–460800 bps.
- Khoảng cách phía USB: 0–5 m theo thông số tham khảo.
- Khoảng cách phía RS-485/RS-422: Tối đa 1200 m theo thông số công bố.
Khoảng cách truyền thực tế phụ thuộc vào tốc độ truyền, chất lượng cáp, phương pháp đấu nối, nhiễu điện từ và cấu hình đường truyền. Với đường truyền RS-485/RS-422 dài, cần lựa chọn cáp xoắn đôi hoặc cáp chống nhiễu phù hợp; điện trở kết thúc đường truyền cần được bố trí theo yêu cầu của hệ thống.
Đèn LED theo dõi trạng thái hoạt động
Cáp chuyển đổi USB sang RS-485/RS-422 DTECH DT-5119 được trang bị ba đèn báo trạng thái theo thông số sản phẩm:
- Đèn đỏ: Báo nguồn cấp.
- Đèn xanh lá: Báo gửi dữ liệu.
- Đèn vàng: Báo nhận dữ liệu.
Các đèn báo hỗ trợ kiểm tra nhanh trạng thái cấp nguồn và hoạt động truyền nhận trong quá trình cấu hình hoặc xử lý sự cố giao tiếp.

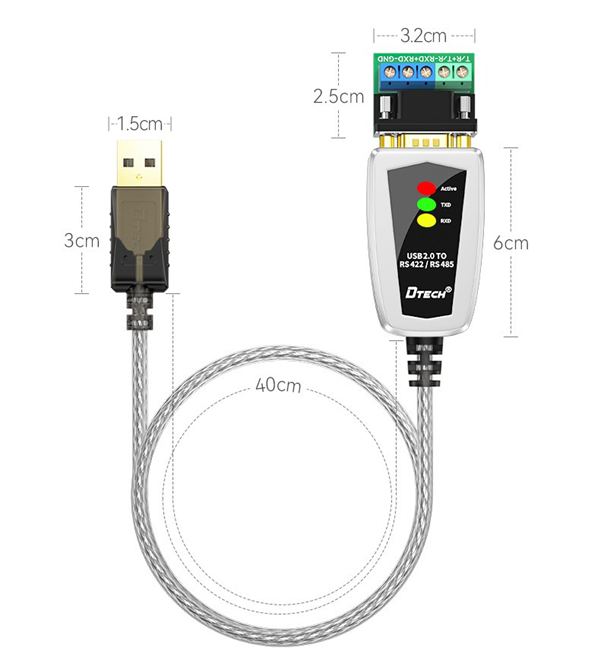

Thông số kỹ thuật cáp chuyển đổi DTECH DT-5119
- Mã sản phẩm: DT-5119.
- Thương hiệu: DTECH.
- Chuẩn tương thích: USB 2.0, EIA/TIA RS-485 và RS-422.
- Chip xử lý: FTDI FT232RL kết hợp SP485.

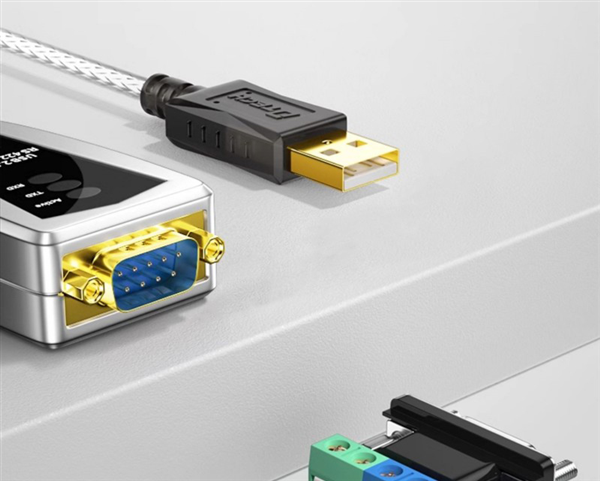

- Đầu vào: USB Type-A đực.
- Đầu ra: DB9 9 chân.
- Tín hiệu USB: VCC, DATA+, DATA-, GND.
- Tín hiệu RS-485: T/R+, T/R-, GND.
- Tín hiệu RS-422: T/R+, T/R-, RXD+, RXD-, GND.
- Tốc độ truyền dữ liệu: 300–460800 bps.
- Khoảng cách truyền: Tối đa 1200 m ở phía RS-485/RS-422 theo thông số công bố.
- Chế độ truyền: Bán song công RS-485 và song công toàn phần RS-422.
- Đèn báo: Đỏ báo nguồn, xanh báo gửi dữ liệu, vàng báo nhận dữ liệu.
- Nguồn cấp: Qua cổng USB.
- Hệ điều hành: Windows, macOS và Linux theo khả năng tương thích của driver.
Lưu ý: Các thông số trên được tổng hợp từ tài liệu và nguồn phân phối tham khảo của DT-5119. Chiều dài cáp, phụ kiện đi kèm và khả năng tương thích với từng phiên bản hệ điều hành cần được xác nhận theo hàng thực tế và tài liệu nhà cung cấp.
Ứng dụng của cáp chuyển đổi USB sang RS-485/RS-422
Nhờ hỗ trợ hai chuẩn giao tiếp nối tiếp, DTECH DT-5119 có thể được sử dụng trong nhiều công việc kỹ thuật, với điều kiện thiết bị đầu cuối tương thích về chuẩn điện và giao thức truyền thông.
- Kết nối PLC: Giao tiếp giữa máy tính và bộ điều khiển lập trình có cổng RS-485 hoặc RS-422.
- Hệ thống điều khiển công nghiệp: Kết nối thiết bị điều khiển, bộ điều khiển chuyển động và các thiết bị tự động hóa.
- Giám sát và thu thập dữ liệu: Giao tiếp với thiết bị đo lường, cảm biến hoặc bộ điều khiển sử dụng giao thức nối tiếp tương thích.
- Cấu hình và bảo trì thiết bị: Hỗ trợ kỹ thuật viên kết nối máy tính để cài đặt, kiểm tra hoặc chẩn đoán thiết bị.
- Điều khiển camera PTZ: Có thể sử dụng trong hệ thống điều khiển pan-tilt tương thích, chẳng hạn thiết bị dùng giao thức Pelco-D qua RS-485/RS-422.
Cần lưu ý rằng RS-485 và RS-422 là chuẩn giao tiếp điện, không phải giao thức dữ liệu cụ thể. Để hệ thống hoạt động, phần mềm và thiết bị đầu cuối phải sử dụng giao thức tương thích, chẳng hạn Modbus RTU hoặc giao thức điều khiển riêng của nhà sản xuất.
Lưu ý khi chọn mua cáp DTECH DT-5119
Trước khi lựa chọn cáp chuyển đổi USB sang RS-485/RS-422 DTECH DT-5119, người dùng nên xác định rõ chuẩn giao tiếp của thiết bị cần kết nối, số dây truyền thông, sơ đồ chân và giao thức dữ liệu đang sử dụng. Việc kiểm tra các thông số này giúp hạn chế tình trạng nhận cổng COM nhưng không truyền nhận được dữ liệu.
Nếu thiết bị chỉ sử dụng RS-232 hoặc Ethernet, cần lựa chọn bộ chuyển đổi phù hợp với giao diện tương ứng thay vì sử dụng DT-5119. Đồng thời, nên kiểm tra chiều dài cáp, phụ kiện chuyển DB9 sang terminal block nếu cần đấu dây trực tiếp, cũng như driver tương thích với máy tính đang sử dụng.
Tham khảo thêm cáp chuyển đổi USB sang RS-422/RS-485 DTECH DT-5019 để đối chiếu dòng sản phẩm cùng chức năng. Bạn cũng có thể xem thêm các sản phẩm trong danh mục thiết bị chuyển đổi USB, RS-232, RS-422 và RS-485 để lựa chọn giao diện kết nối phù hợp.
