Cáp chuyển đổi USB sang RS422 RS485 chip FTDI Dtech DT-5019

Cáp chuyển đổi USB sang RS422 RS485 chip FTDI Dtech DT-5019

Cáp chuyển đổi USB sang RS422 RS485 Dtech DT-5019 là thiết bị chuyên dụng kết nối máy tính, máy tính công nghiệp với các thiết bị ngoại vi sử dụng giao tiếp nối tiếp chuẩn RS422 hoặc RS485. Sản phẩm giải quyết triệt để vấn đề các dòng máy tính hiện đại không tích hợp sẵn cổng COM (DB9), đáp ứng nhu cầu truyền dữ liệu trong môi trường tự động hóa công nghiệp.

Cấu tạo vi mạch và nguyên lý truyền dẫn xa 1200m

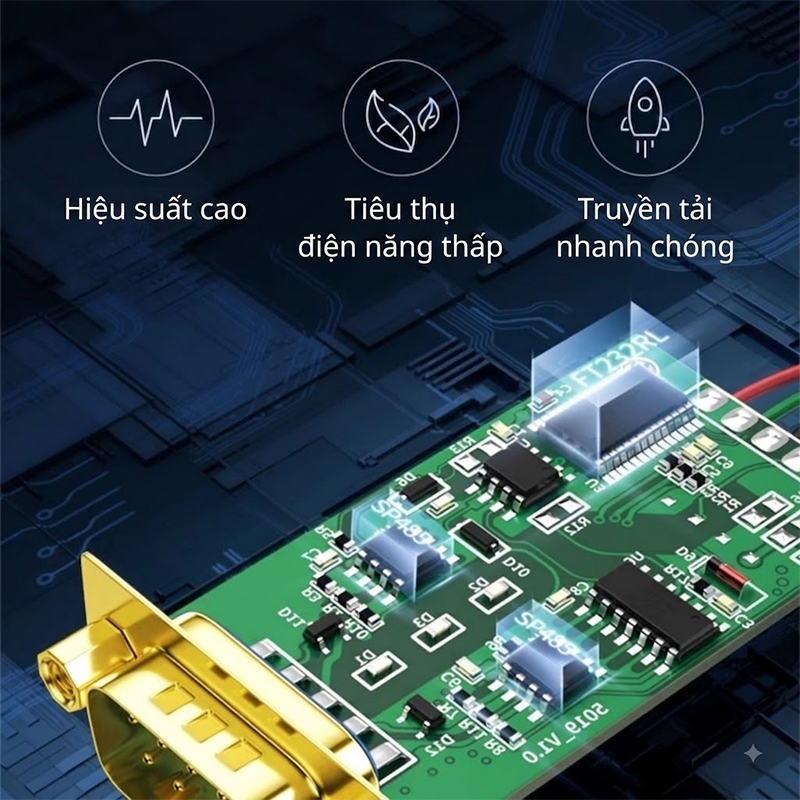

Điểm nâng cấp quan trọng nhất trên Dtech DT-5019 là cấu trúc chip đôi kết hợp giữa chip FTDI-FT232RL (nhập khẩu từ Anh) và chip xử lý dòng SP485. Sự kết hợp này mang lại khả năng vận hành ổn định và xử lý tín hiệu chính xác hơn so với các phiên bản xài chip đơn thế hệ cũ:

• Chip FTDI FT232RL: Đảm nhận nhiệm vụ chuyển đổi giao thức giữa cổng USB và tín hiệu nối tiếp (UART), tạo cổng COM ảo trên hệ điều hành với độ tương thích cao, khắc phục hoàn toàn tình trạng kén driver trên Windows 10/11.
• Chip SP485: Chuyển đổi tín hiệu sang dạng vi sai (Differential Signal) trên hai dây A+ và B-. Cơ chế truyền tín hiệu vi sai giúp triệt tiêu nhiễu điện từ phát sinh từ động cơ, máy biến áp trong nhà xưởng, cho phép truyền tải dữ liệu khoảng cách lên tới 1200m.

Thiết bị tự động nhận diện và điều khiển hướng dòng dữ liệu (Auto Transceiver Turnaround), người dùng không cần cấu hình thủ công tín hiệu bắt tay (handshaking) khi chuyển đổi giữa RS422 và RS485.

Thông số kỹ thuật chi tiết Dtech DT-5019

Dưới đây là thông số kỹ thuật chi tiết do nhà sản xuất Dtech cung cấp:

• Thương hiệu: Dtech
• Mã sản phẩm: DT-5019
• Tiêu chuẩn tương thích: Tương thích chuẩn EIA/TIA RS-485 và RS-422
• Chip xử lý: FTDI-FT232RL (UK) + SP485 (bản nâng cấp dual chip)
• Tín hiệu đầu vào USB: VCC, DATA+, DATA-, GND
• Tín hiệu đầu ra RS-485: T/R+, T/R-, GND
• Tín hiệu đầu ra RS-422: T/R+, T/R-, RXD+, RXD-, GND
• Tín hiệu chân DB9: T/R+, T/R-, RXD+, RXD-, GND

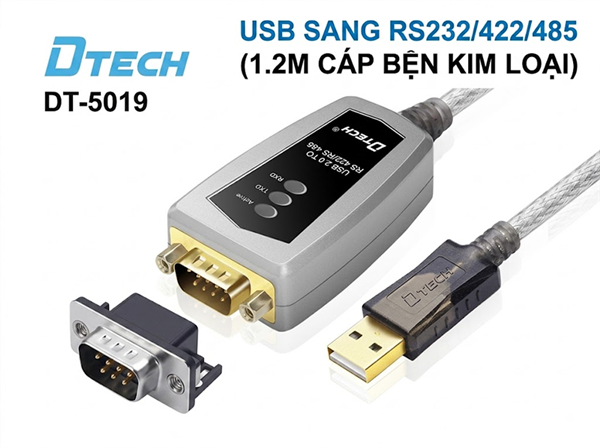

• Cổng kết nối: Đầu USB A chân đực; Đầu RS-485/RS-422: Cụm terminal 9 lỗ, DB9 chân đực
• Đèn hiển thị trạng thái: Đèn đỏ (Nguồn), Đèn xanh lá (Gửi dữ liệu - TX), Đèn vàng (Nhận dữ liệu - RX)
• Tốc độ truyền dữ liệu: 300bps đến 460800bps, tự động nhận diện tốc độ cổng nối tiếp
• Khoảng cách truyền dẫn: Đầu USB: 0 - 5m; Đầu RS-485/RS-422: 0 - 1200m
• Nguồn điện hoạt động: Lấy nguồn trực tiếp từ cổng USB (không cần nguồn ngoài)

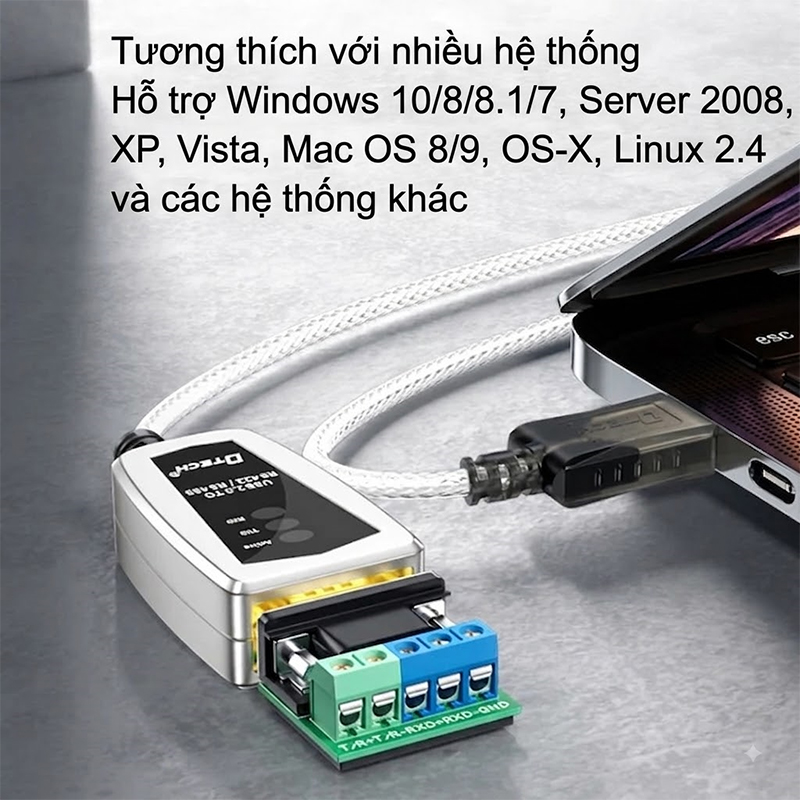

• Hệ điều hành hỗ trợ: Windows 10, 8, 8.1, 7, Server 2008, XP, Vista, OS-X, Linux
• Thời gian bảo hành: 12 tháng

Sơ đồ chân cắm và hướng dẫn đấu nối terminal block

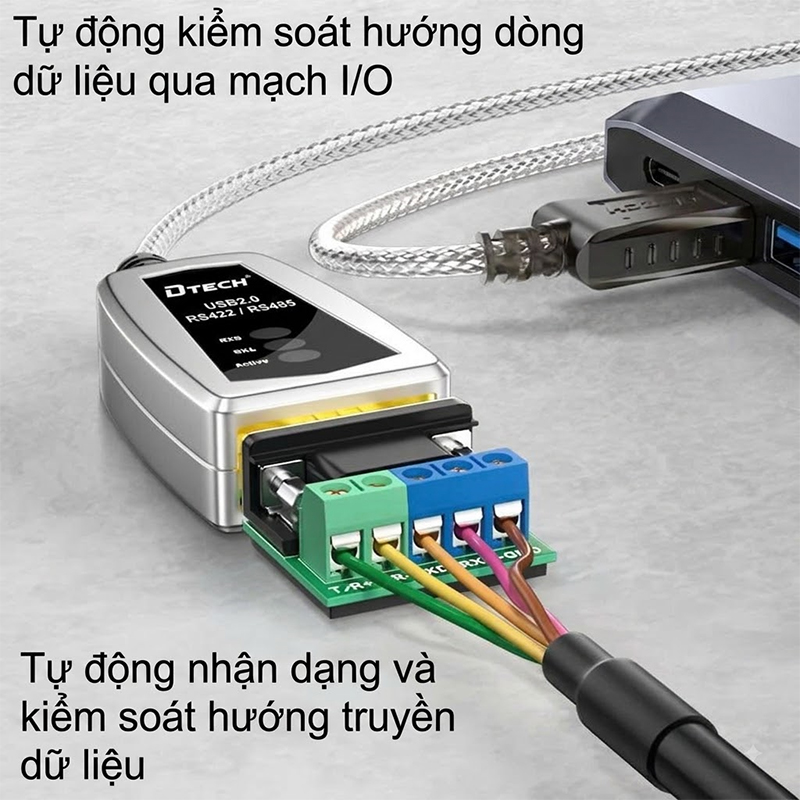

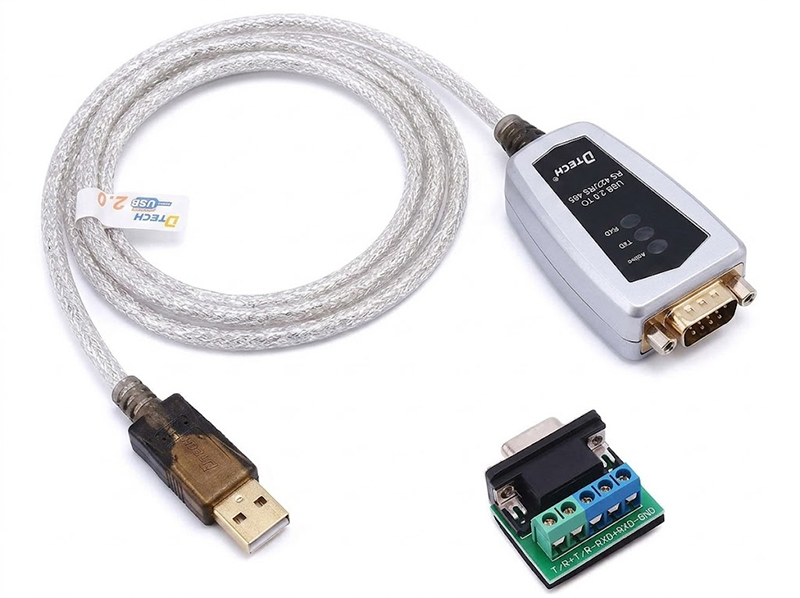

Dtech DT-5019 đi kèm adapter chuyển đổi từ cổng DB9 sang dạng đầu cắm xiết dây (terminal block) giúp thao tác đấu nối trực tiếp vào dây tín hiệu dễ dàng.

Đấu nối chuẩn RS485 (Chế độ Half Duplex - 2 dây)

• Chân T/R+ (A+): Nối với chân A+ (hoặc Data+) của thiết bị đích.
• Chân T/R- (B-): Nối với chân B- (hoặc Data-) của thiết bị đích.
• Chân GND: Nối với dây tiếp địa/dây mát chung để giảm nhiễu đẳng thế.

Đấu nối chuẩn RS422 (Chế độ Full Duplex - 4 dây)

• Chân T/R+: Chân phát dữ liệu dương (TX+), nối với RXD+ của thiết bị nhận.
• Chân T/R-: Chân phát dữ liệu âm (TX-), nối với RXD- của thiết bị nhận.
• Chân RXD+: Chân nhận dữ liệu dương (RX+), nối với TXD+ của thiết bị phát.
• Chân RXD-: Chân nhận dữ liệu âm (RX-), nối với TXD- của thiết bị phát.
• Chân GND: Nối với dây mát chung.

Sơ đồ hiển thị đèn báo trạng thái

Trên thân bộ chuyển đổi tích hợp 3 đèn LED giúp kỹ thuật viên dễ dàng kiểm tra tình trạng kết nối tại hiện trường:

• Đèn đỏ (Power): Báo thiết bị đã được cấp nguồn từ cổng USB máy tính.
• Đèn xanh lá (Send data): Nhấp nháy khi máy tính đang truyền dữ liệu ra ngoài (TX).
• Đèn vàng (Receive data): Nhấp nháy khi có dữ liệu từ thiết bị ngoại vi gửi về máy tính (RX).

Ứng dụng thực tế

Sản phẩm phù hợp cho các nhiệm vụ kết nối và lập trình trong môi trường kỹ thuật:

• Nối máy tính với bộ điều khiển lập trình PLC (Mitsubishi, Siemens, Omron, Schneider...).
• Kết nối máy tính công nghiệp với hệ thống đo đếm điện năng, biến tần, cảm biến công nghiệp.
• Truyền dữ liệu cho hệ thống kiểm soát ra vào (access control), máy chấm công, hệ thống quản lý bãi xe.
• Điều khiển camera PTZ thông qua giao thức RS485.
