Máy test cáp mạng cáp quang 10 trong 1 NOYAFA NF-859GT là thiết bị đo kiểm đa năng thế hệ mới, kết hợp toàn bộ tính năng kiểm tra hạ tầng mạng đồng RJ45, RJ11 và hệ thống cáp quang trong một thiết bị gọn nhẹ. Sản phẩm giúp kỹ thuật viên thi công, bảo trì viễn thông và nhà mạng xử lý sự cố nhanh chóng, chính xác.

Tính năng nổi bật của máy test cáp NOYAFA NF-859GT

Bộ nhận cải tiến tích hợp test sơ đồ dây

Điểm nâng cấp đáng giá trên NOYAFA NF-859GT là bộ nhận (receiver) được tích hợp trực tiếp chức năng kiểm tra sơ đồ dây (wire map). Kỹ thuật viên có thể thực hiện kiểm tra thông mạng, phát hiện lỗi chéo dây, hở mạch, ngắn mạch hay tách đôi dây ngay tại một vị trí mà không cần di chuyển qua lại giữa hai đầu cáp.

Đo công suất quang OPM và soi lỗi sợi quang VFL

• Đo công suất quang (OPM): Hỗ trợ 7 bước sóng tiêu chuẩn bao gồm 850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm và 1650nm. Dải đo rộng từ -70 dBm đến +10 dBm, tự động nhận diện tần số xơ quang.

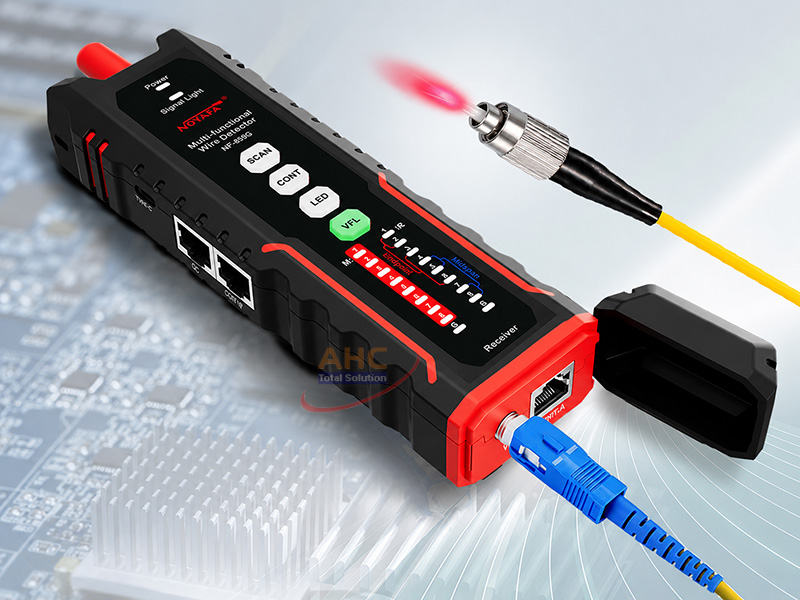

• Soi lỗi sợi quang (VFL): Cung cấp công suất phát 10mW ở bước sóng 650nm, hỗ trợ 2 chế độ nháy nhanh và nháy chậm giúp phát hiện chính xác điểm gãy, đứt hoặc uốn cong sợi quang.

Đo chiều dài cáp và kiểm tra hạt bấm RJ45

• Đo khoảng cách cáp: Đo chính xác chiều dài dây cáp mạng trong khoảng từ 5m đến 200m, giúp xác định khoảng cách tới điểm đứt cáp và quản lý vật tư thi công hiệu quả.
• Kiểm tra chất lượng bấm hạt: Chức năng crimping test kiểm tra độ tiếp xúc của hạt mạng RJ45 và đầu kết nối RJ11 sau khi bấm, hiển thị rõ tình trạng từng lõi dây.

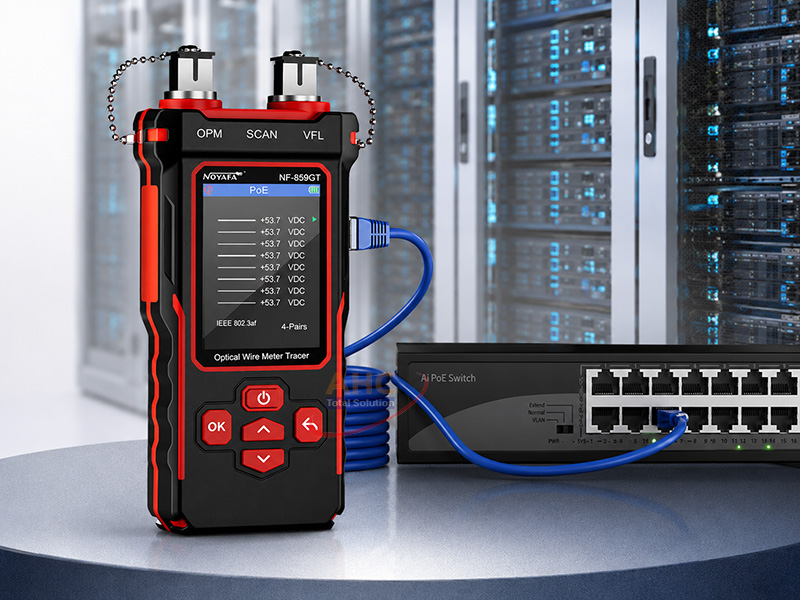

Kiểm tra PoE và nháy cổng switch

• Phân tích PoE: Kiểm tra thiết bị cấp nguồn PoE (PSE), xác định chuẩn IEEE802.3af hoặc IEEE802.3at, điện áp cấp nguồn, cực tính và chế độ cấp nguồn (mid-span hoặc end-span).
• Nháy cổng (port blinking): Định vị chính xác vị trí dây cáp trên đĩa phân phối hoặc switch (10M/100M/1000M) bằng cách làm nháy đèn cổng tương ứng, đồng thời hiển thị thông số tốc độ và chế độ song công trên màn hình.

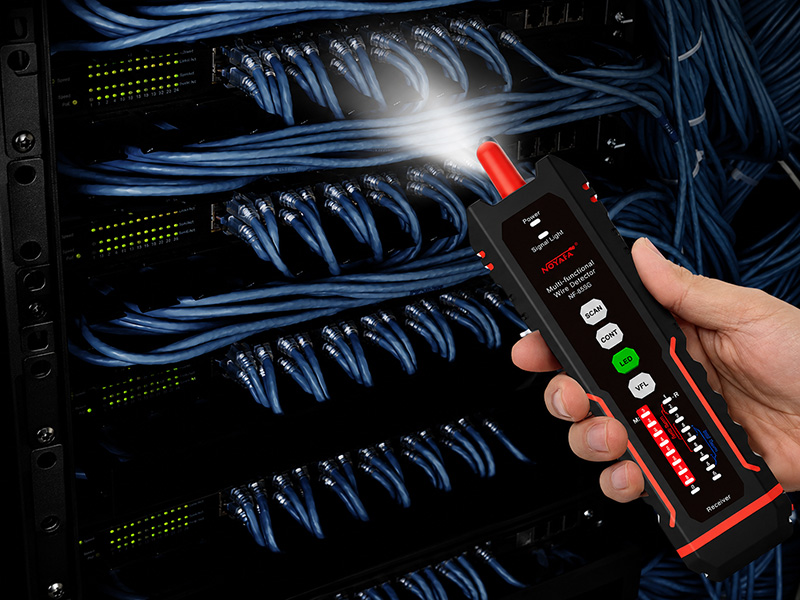

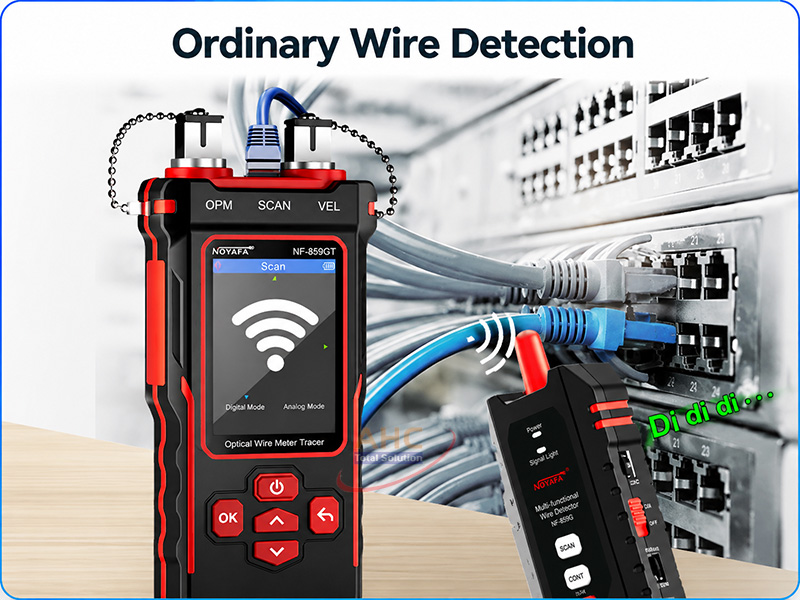

Dò dây chống nhiễu và an toàn điện

Chế độ dò dây chống nhiễu giúp tìm chính xác tuyến dây trong bối cảnh có nhiều dây mạng cắm song song. Tích hợp dò điện áp không tiếp xúc (NCV) đảm bảo an toàn cho thợ thi công khi thao tác trong môi trường có điện áp ẩn. Thiết bị trang bị đèn LED chiếu sáng và pin sạc lithium polymer 3.7V dung lượng cao.

Thông số kỹ thuật máy test NOYAFA NF-859GT

• Mã sản phẩm: NOYAFA NF-859GT
• Loại cáp hỗ trợ: RJ45 (CAT5e, CAT6, CAT6A), RJ11, dây điện thoại, sợi quang
• Chế độ dò dây: Dò dây chống nhiễu / Dò dây thông thường
• Phạm vi đo chiều dài: 5m đến 200m
• Bước sóng OPM: 850 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 nm
• Dải đo công suất OPM: -70 dBm đến +10 dBm
• Công suất laser VFL: 10mW (bước sóng 650nm)
• Tính năng PoE: Đo điện áp, cực tính, chuẩn 802.3af/at, mid-span/end-span
• Nguồn điện: Pin sạc lithium polymer 3.7V
• Kích thước bộ nhận: 200 x 52 x 33 mm

Ứng dụng

Máy test cáp mạng cáp quang NOYAFA NF-859GT đáp ứng toàn bộ công việc đo kiểm cho:

• Thi công hệ thống mạng LAN, hạ tầng mạng văn phòng và tòa nhà.
• Lắp đặt, nghiệm thu và bảo trì tuyến cáp quang GPON, AON, FTTx.
• Đấu nối tủ rack, kiểm tra cổng switch và khắc phục sự cố nguồn PoE cho camera IP.
