Ốc cài tủ rack M6 kèm vít là phụ kiện dùng để cố định các thiết bị rackmount trên thanh rack có lỗ vuông. Bộ sản phẩm gồm cage nut M6 và vít M6, tạo điểm bắt ren M6 trên thanh rack để lắp đặt thiết bị.
Ốc cài tủ rack M6 là gì?
Ốc cài tủ rack M6, hay M6 cage nut, là đai ốc có ren M6 được giữ bên trong một khung thép đàn hồi. Phần khung này cho phép ốc cài vào các lỗ vuông trên thanh rack và giữ cố định tại vị trí lắp đặt.
Khi cage nut đã được cài vào thanh rack, vít M6 được đưa từ phía trước qua tai rack của thiết bị và vặn vào phần ren của cage nut. Cách lắp này thường được sử dụng với tủ mạng, tủ server và các loại rack 19 inch sử dụng thanh rack lỗ vuông.

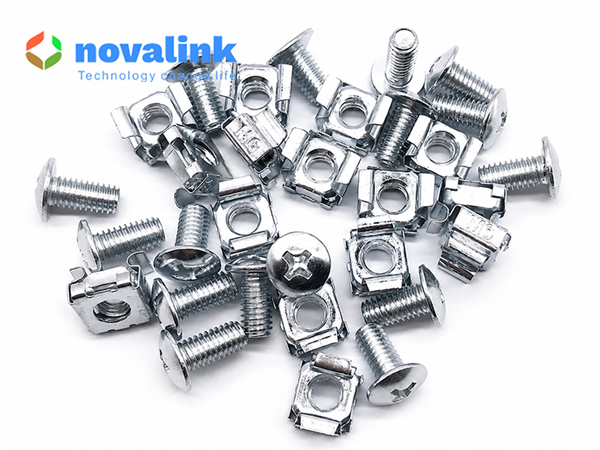

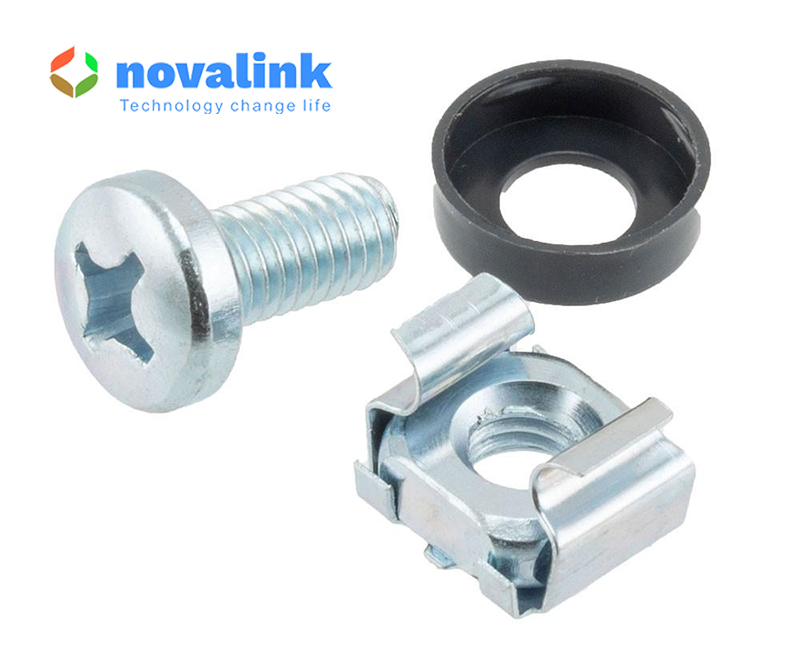

Cấu tạo bộ cage nut M6 kèm vít
- Cage nut M6: đai ốc ren M6 nằm trong khung kim loại đàn hồi, dùng để cài vào lỗ vuông của thanh rack.
- Vít M6: vít dùng để xuyên qua tai lắp của thiết bị và liên kết với cage nut M6.
Ren M6 có đường kính danh nghĩa khoảng 6 mm và bước ren tiêu chuẩn 1,0 mm. Khi lựa chọn phụ kiện thay thế, cần đảm bảo vít và cage nut sử dụng cùng chuẩn ren.
Công dụng của ốc cài tủ rack M6
Bộ ốc cài tủ rack M6 được sử dụng để lắp đặt và cố định thiết bị lên thanh rack lỗ vuông. Phụ kiện này đặc biệt hữu ích khi thanh rack không có sẵn ren tại vị trí cần lắp thiết bị.
- Cố định switch mạng vào tủ rack.
- Lắp server rackmount và thiết bị lưu trữ.
- Bắt patch panel vào thanh rack 19 inch.
- Lắp PDU, UPS và các thiết bị nguồn dạng rackmount.
- Thay thế cage nut hoặc vít bị thất lạc trong quá trình lắp đặt, bảo trì tủ rack.
Cách sử dụng cage nut M6 trong tủ rack

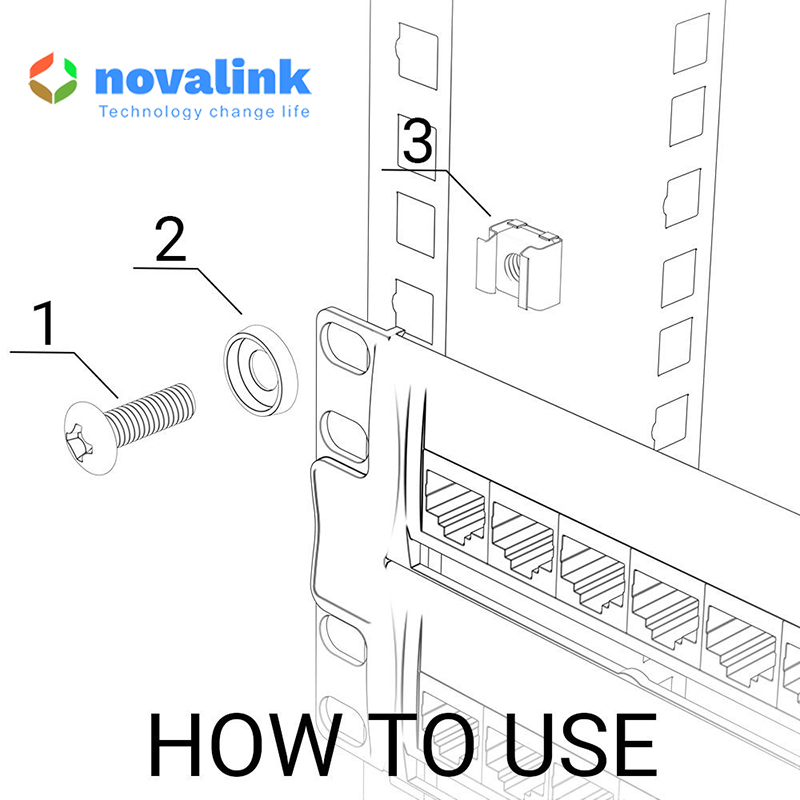

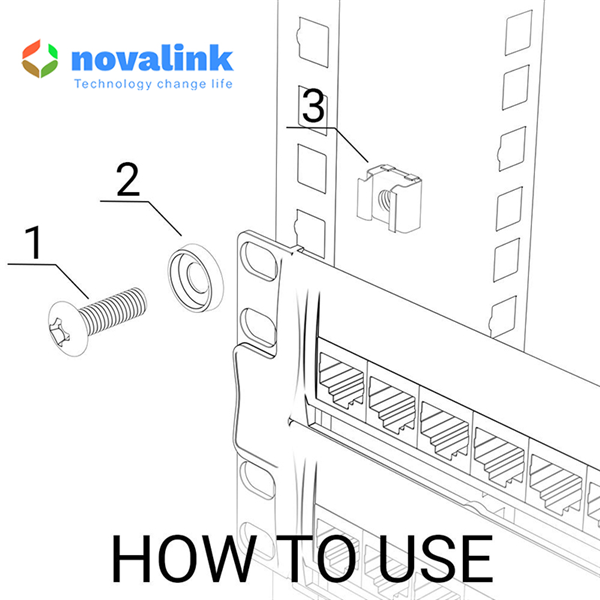

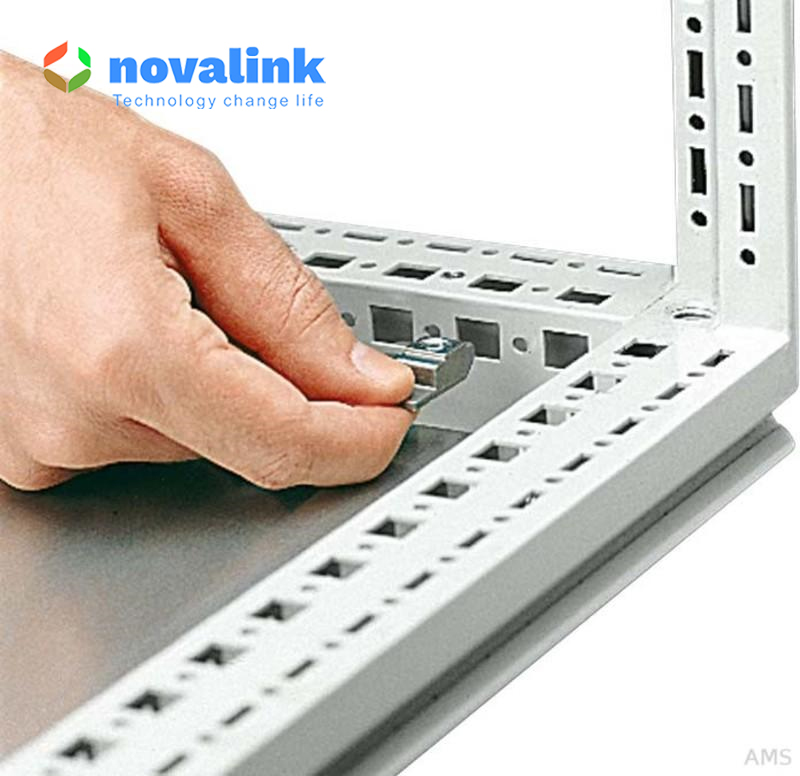

Đầu tiên, xác định vị trí lỗ vuông trên thanh rack tương ứng với vị trí bắt vít của thiết bị. Đưa một cạnh của cage nut vào lỗ vuông, sau đó ép phần tai đàn hồi còn lại để cài cage nut vào thanh rack.

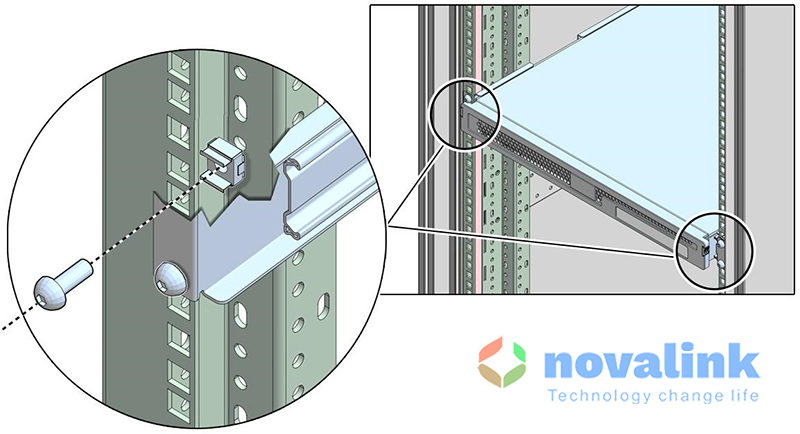

Sau khi cage nut đã nằm đúng vị trí, căn chỉnh thiết bị với thanh rack và đưa vít M6 qua lỗ bắt vít trên tai thiết bị. Vặn vít vào cage nut cho đến khi thiết bị được cố định chắc chắn.
Đối với rack có nhiều thiết bị, nên xác định chính xác vị trí bắt vít trước khi cài cage nut để hạn chế phải tháo lắp nhiều lần.
Ốc cài tủ rack M6 dùng cho loại rack nào?
Cage nut M6 phù hợp với thanh rack có lỗ vuông. Đây là kiểu thanh rack phổ biến trong nhiều tủ mạng và tủ server, cho phép người dùng lựa chọn chuẩn ren thông qua loại cage nut được lắp vào lỗ.
Cần phân biệt thanh rack lỗ vuông với thanh rack lỗ tròn có ren. Với thanh rack đã có ren sẵn, thông thường không cần sử dụng cage nut. Vì vậy, trước khi mua ốc cài tủ rack M6, nên kiểm tra kiểu lỗ của thanh rack và chuẩn ren của thiết bị.
Thông số kỹ thuật ốc cài tủ rack M6
- Tên sản phẩm: Bộ ốc cài tủ rack M6 kèm vít.
- Loại: Cage nut và vít rack.
- Chuẩn ren: M6.
- Bước ren: 1,0 mm.
- Kiểu thanh rack: Thanh rack lỗ vuông.
- Ứng dụng: Tủ mạng, tủ server, rack 19 inch và thiết bị rackmount.
Lưu ý khi chọn cage nut M6
Không nên chỉ dựa vào hình dạng bên ngoài để lựa chọn ốc cài tủ rack. Cage nut có nhiều chuẩn ren khác nhau như M6, 10-32 và 12-24. Vít phải sử dụng đúng chuẩn ren với cage nut để tránh tình trạng không tương thích hoặc làm hỏng ren.
Ngoài chuẩn ren, cần kiểm tra kích thước lỗ vuông của thanh rack và kích thước phần khung cage nut. Với sản phẩm trong bài, chuẩn ren được xác định là M6.
