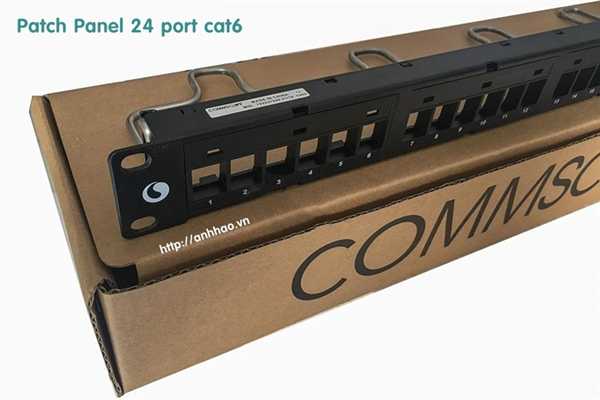

Patch panel 24 port commscope hay còn gọi là thanh quản lý cáp mạng thường được lắp trong tủ rack để phân chia các cổng mạng, giúp cho việc triên khai lắp đặt sử dụng dễ dàng mà không làm rối các dây mạng.
Thông tin về thanh patch Panel 24 cổng Cat6 Commscope
- Thanh patch panel 24 port cat6 Commscope chính hãng có sẵn 24 cổng để lắp và đấu nối module RJ45
- Nhãn màu hỗ trợ đấu dây theo cả 2 chuẩn T568A và T568B, rất thuận tiện cho việc lắp đặt và kiểm tra.
- Thanh đấu nối Patch panel 24 cổng Commscope được thiết kế với 6 cổng trên 1 modules, nó cho phép dán nhãn 9mm và 12mm hoặc là các biểu tượng màu, các modules này có thể tháo rời và dễ dàng thay thế.
- Patch panel 24 cổng cat 6 Commscope có một đầu IDC cảm biến để kết nối đến AMPTRAC Connectivity Management System.
- Patch panel 24 port Commscope được thiết kế theo đúng tiêu chuẩn để lắp vào tủ rack 19 inch
- Patch panel có loại 24-port cat6 dày 1U và 48-port dày 2U với mã màu T568A hoặc T658B đầu RJ45 8-position.
Performance Data:
Frequency,
MHz |
Attenuation, dB |
NEXT, dB |
PS NEXT, dB |
FEXT, dB |
Return Loss, dB |
| |
Standard |
Max. |
Standard |
Min. |
Standard |
Min. |
Standard |
Min. |
Standard |
Min. |
| 1 |
0.1 |
0.05 |
65.0 |
85.9 |
– |
83.9 |
65.0 |
83.5 |
35.0 |
54.2 |
| 4 |
0.1 |
0.05 |
65.0 |
72.7 |
– |
70.9 |
63.1 |
73.1 |
35.0 |
47.8 |
| 8 |
0.1 |
0.05 |
64.9 |
66.9 |
– |
65.0 |
57.0 |
67.5 |
35.0 |
42.8 |
| 10 |
0.1 |
0.05 |
63.0 |
64.9 |
– |
63.0 |
55.1 |
65.5 |
35.0 |
41.0 |
| 16 |
0.2 |
0.10 |
58.9 |
60.7 |
– |
58.9 |
51.0 |
61.5 |
35.0 |
37.2 |
| 20 |
0.2 |
0.10 |
57.0 |
58.9 |
– |
57.1 |
49.1 |
59.8 |
34.0 |
35.5 |
| 25 |
0.2 |
0.10 |
55.0 |
56.9 |
– |
55.1 |
47.1 |
57.8 |
32.0 |
33.7 |
| 31.25 |
0.2 |
0.10 |
53.1 |
54.9 |
– |
53.0 |
45.2 |
55.8 |
30.1 |
31.8 |
| 62.5 |
0.3 |
0.15 |
47.1 |
49.0 |
– |
46.7 |
39.2 |
50.2 |
24.1 |
26.2 |
| 100 |
0.4 |
0.20 |
43.0 |
44.5 |
– |
41.9 |
35.1 |
45.9 |
20.0 |
22.6 |
| 155 |
– |
0.26 |
– |
36.5 |
– |
36.2 |
– |
28.3 |
– |
16.2 |
| 200 |
– |
0.29 |
– |
32.0 |
– |
34.0 |
– |
26.1 |
– |
14.0 |
| 250 |
– |
0.32 |
– |
27.8 |
– |
32.0 |
– |
24.1 |
– |
12.0 |
| 300 |
– |
0.36 |
– |
26.0 |
– |
30.5 |
– |
22.6 |
– |
10.5 |
| 350 |
– |
0.38 |
– |
23.5 |
– |
29.1 |
– |
21.2 |
– |
9.1 |
Chất liệu:
Panel (406390 và 406332) - Nhôm sơn tĩnh điện màu đen
Panel (406330, 331, 332) - Bột thép đen phủ bề mặt
Thân Jack - Oxide Polyphenylene, 94V-0 rated
110 Blocks - Polycarbonate, 94V-0 rated
Điểm tiếp xúc trên Jack - Phosphorous bronze, được mạ vàng với đô dày 1.27µm [.000050in] ở khu vực cần thiết, mạ chì ít nhất 3.81µm [.000150in] cho khu vực xung quanh và mạ niken dày ít nhất 1.27µm [.000050in] trên lưỡi cắt.
Độ bền:
Modular Jack – 750 lần bấm
110 Blocks – 200 lần bấm
