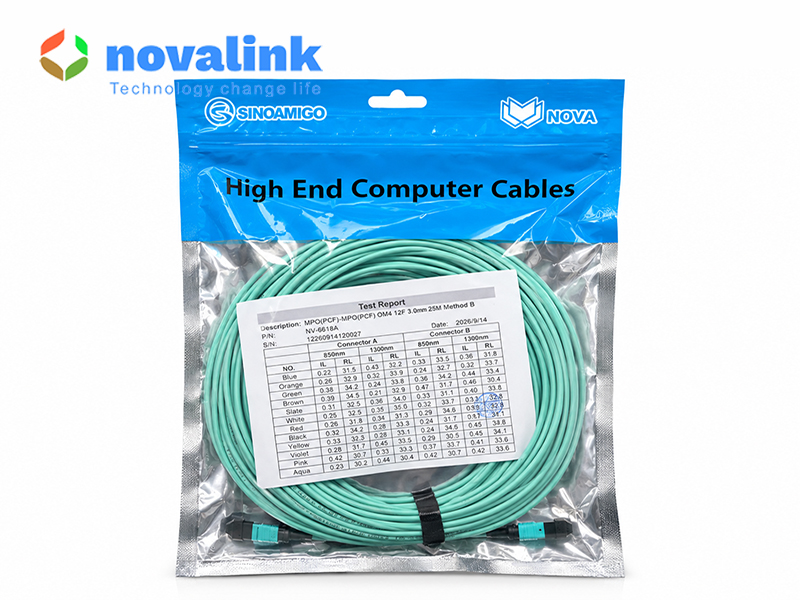

Dây nhảy quang MPO/MPO 25m Novalink NV-61618A là dây nhảy quang đa sợi chuẩn OM4, cấu hình 12 sợi, sử dụng đầu nối MPO/PC Female ở cả hai đầu và polarity Method B. Chiều dài 25m phù hợp cho các tuyến kết nối quang cần khoảng cách tương đối lớn trong hệ thống mạng và tủ rack.
Đặc điểm dây nhảy quang MPO/MPO 25m Novalink NV-61618A
NV-61618A được thiết kế với 12 sợi quang multimode OM4 trong một dây có đường kính 3.0mm, giúp tập trung nhiều đường truyền trên một kết nối MPO thay vì phải sử dụng nhiều dây riêng lẻ. Đây là cấu hình phù hợp với các hệ thống cáp quang mật độ cao, nơi yêu cầu tối ưu không gian và quản lý cáp.
Hai đầu dây đều sử dụng MPO/PC Female. Cấu hình này cần được lựa chọn đồng bộ với đầu nối của thiết bị hoặc hệ thống kết nối. Dây sử dụng polarity Method B, vì vậy cần kiểm tra sơ đồ polarity của hệ thống trước khi lắp đặt để bảo đảm đúng chiều truyền và nhận tín hiệu.
Thông số kỹ thuật
- Mã sản phẩm: Novalink NV-61618A
- Loại dây: Dây nhảy quang MPO/MPO
- Loại sợi: Multimode OM4
- Số sợi: 12 sợi (12F)
- Đầu nối: MPO/PC Female – MPO/PC Female
- Polarity: Method B
- Chiều dài: 25m
- Đường kính dây: 3.0mm
- Bước sóng kiểm tra: 850nm và 1300nm
- Insertion Loss (IL) thực tế trên Test Report: tối đa 0.47dB
- Return Loss (RL) thực tế trên Test Report: tối thiểu khoảng 30.1dB
Ứng dụng của dây nhảy quang MPO 25m
Với cấu hình 12F OM4 và chiều dài 25m, Novalink NV-61618A phù hợp sử dụng trong tủ rack, phòng máy chủ, trung tâm dữ liệu, hệ thống mạng và các hệ thống cáp quang mật độ cao. Dây có thể được sử dụng để kết nối giữa các thiết bị hoặc thành phần quang có giao diện MPO tương thích.
Trước khi lựa chọn, cần xác định chính xác số sợi, loại OM4, giới tính đầu MPO và polarity Method B có phù hợp với thiết bị cũng như sơ đồ đấu nối của hệ thống hay không.
Kiểm tra chất lượng từng sợi quang
Mỗi sợi của NV-61618A được thể hiện trên Test Report với kết quả đo tại bước sóng 850nm và 1300nm, bao gồm các chỉ số Insertion Loss (IL) và Return Loss (RL). Phiếu kiểm tra đi kèm sản phẩm giúp đối chiếu chất lượng truyền dẫn của từng sợi trước khi đưa vào hệ thống.
