Dây nhảy quang MPO là gì? Cấu tạo, ứng dụng và cách chọn

Dây nhảy quang MPO là gì?

Trong các hệ thống mạng doanh nghiệp và trung tâm dữ liệu hiện đại, nhu cầu mở rộng băng thông và tăng mật độ kết nối ngày càng cao. Việc quản lý số lượng lớn dây quang đơn lẻ có thể khiến không gian tủ rack trở nên chật chội, đồng thời gây khó khăn khi triển khai và bảo trì.

Dây nhảy quang MPO (Multi-fiber Push On) được thiết kế để kết nối nhiều sợi quang trong cùng một đầu nối. Tùy cấu hình, một đầu MPO có thể tích hợp 8, 12, 16, 24 sợi quang hoặc các cấu hình khác, giúp tối ưu không gian và đơn giản hóa hệ thống cáp quang mật độ cao.

MPO không trực tiếp quyết định tốc độ truyền dữ liệu của hệ thống. Khả năng hỗ trợ 40G, 100G, 200G, 400G hoặc cao hơn còn phụ thuộc vào module quang, số lượng lane, loại sợi quang và kiến trúc kết nối. Vì vậy, MPO nên được hiểu là một giao diện kết nối nhiều sợi quang phục vụ cho các hệ thống truyền dẫn tốc độ cao.

Cấu tạo của dây nhảy quang MPO

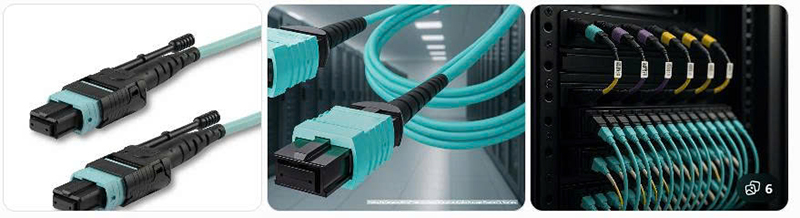

Dây nhảy quang MPO gồm phần cáp quang và đầu nối nhiều sợi được chế tạo với độ chính xác cao. So với đầu nối LC hoặc SC thông thường, connector MPO có nhiều vị trí sợi quang được bố trí trong cùng một giao diện.

• Đầu nối MPO: tích hợp nhiều sợi quang trong một connector, giúp tăng mật độ kết nối.
• Sợi quang: có thể sử dụng Singlemode như OS2 hoặc Multimode như OM3, OM4, OM5 tùy yêu cầu hệ thống.
• Chốt định vị: hỗ trợ căn chỉnh chính xác các sợi quang khi hai đầu connector ghép nối. MPO có thể sử dụng đầu male hoặc female tùy cấu hình.
• Cơ chế push-pull: giúp thao tác kết nối và tháo đầu nối thuận tiện, phù hợp với môi trường tủ rack có mật độ thiết bị cao.

Ngoài cấu tạo vật lý, khi triển khai hệ thống MPO cần quan tâm đến polarity, giới tính đầu nối và cách bố trí sợi quang. Đây là những yếu tố ảnh hưởng trực tiếp đến khả năng kết nối giữa các thiết bị.

MPO và MTP khác nhau như thế nào?

MPO và MTP là hai thuật ngữ thường xuất hiện cùng nhau trong hệ thống cáp quang nhiều sợi, nhưng không nên xem chúng là hai tên gọi hoàn toàn giống nhau.

MPO là tên gọi của loại đầu nối quang nhiều sợi theo tiêu chuẩn công nghiệp. Trong khi đó, MTP® là thương hiệu đầu nối hiệu năng cao do US Conec phát triển dựa trên thiết kế MPO.

MTP được cải tiến về thiết kế cơ khí, khả năng căn chỉnh và thao tác so với nhiều thiết kế MPO thông thường. Do đó, có thể hiểu đơn giản rằng MTP là một thương hiệu connector dựa trên nền tảng MPO, nhưng không phải mọi đầu nối MPO đều là MTP.

Khi lựa chọn dây nhảy quang, cần kiểm tra thông số kỹ thuật và khả năng tương thích thực tế thay vì mặc định MPO và MTP hoàn toàn tương đương.

Các loại dây nhảy quang MPO phổ biến

Cáp trunk MPO

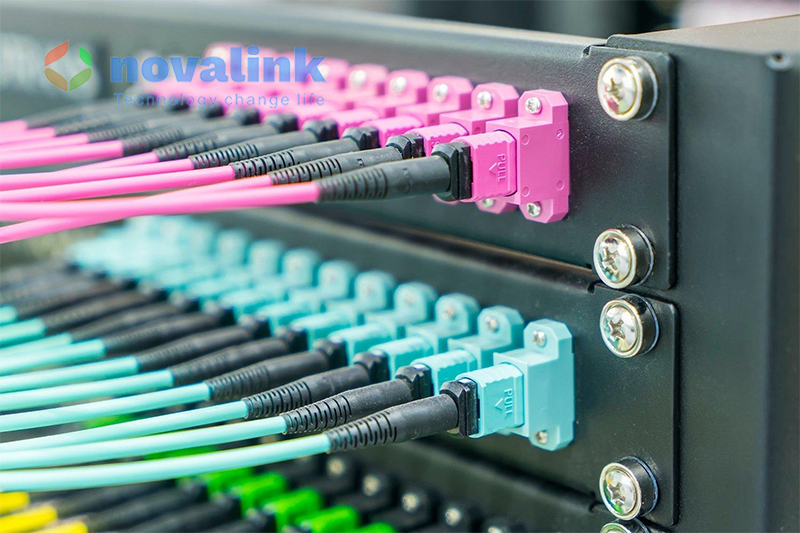

Cáp trunk MPO sử dụng đầu nối MPO ở cả hai đầu, với nhiều sợi quang được tích hợp trong cùng một dây. Loại cáp này thường được sử dụng cho các kết nối đường trục hoặc kết nối giữa các thành phần trong hệ thống cáp quang mật độ cao.

Cấu hình phổ biến có thể là MPO-MPO, tùy theo số lượng sợi và yêu cầu của hệ thống.

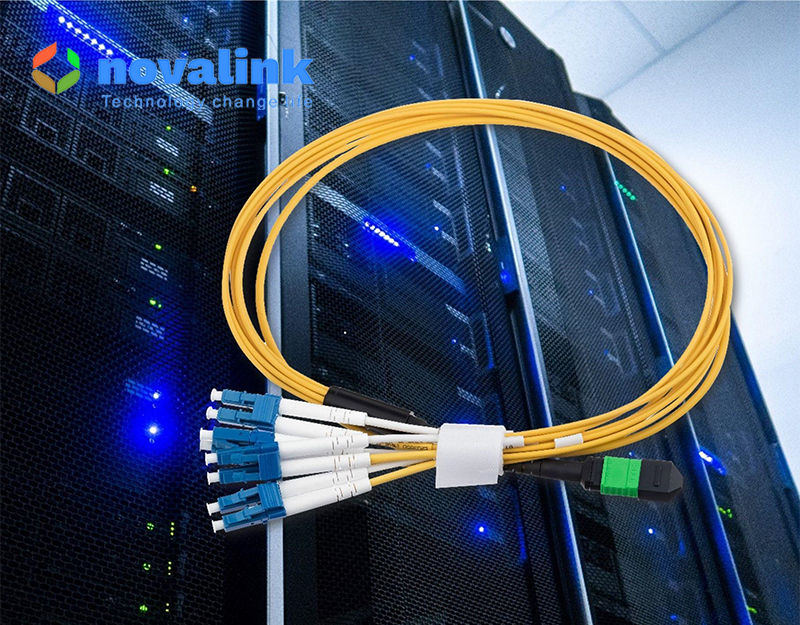

Cáp breakout hoặc harness MPO-LC

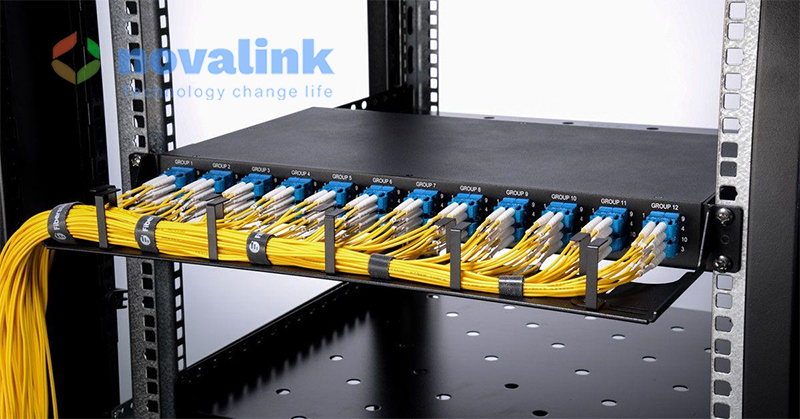

Cáp breakout sử dụng một đầu MPO và đầu còn lại được tách thành nhiều đầu nối riêng biệt như LC. Cấu hình này cho phép kết nối giao diện nhiều sợi MPO với các cổng quang đơn lẻ trên thiết bị hoặc patch panel.

Ví dụ, một dây có thể được thiết kế theo dạng MPO đến nhiều đầu LC, tùy số lượng sợi và kiến trúc kết nối.

Cáp conversion MPO

Cáp conversion được sử dụng để chuyển đổi giữa các cấu hình số lượng sợi hoặc giao diện MPO khác nhau. Loại cáp này phù hợp với những hệ thống cần thay đổi kiến trúc kết nối mà không phải triển khai lại toàn bộ hạ tầng cáp.

Phân cực MPO là gì?

Polarity MPO hay phân cực MPO là cách bố trí và kết nối các sợi quang nhằm đảm bảo tín hiệu từ đầu phát (Tx) được truyền chính xác đến đầu thu (Rx) ở đầu bên kia của liên kết.

Do một đầu MPO có nhiều sợi quang được bố trí cố định, việc kiểm soát polarity trở nên đặc biệt quan trọng khi xây dựng hệ thống có nhiều module, cassette và dây trunk kết nối với nhau.

Trong các hệ thống MPO, các phương án phân cực thường được biết đến như Type A, Type B và Type C. Việc lựa chọn phương án nào phụ thuộc vào kiến trúc hệ thống và cách bố trí các thành phần kết nối.

Vì vậy, khi mua hoặc triển khai dây MPO, không nên chỉ xác định loại đầu nối và số lượng sợi. Polarity cần được đồng bộ với toàn bộ hệ thống để tránh tình trạng kết nối vật lý đúng nhưng đường truyền Tx/Rx bị đảo.

Các loại sợi quang sử dụng cho dây MPO

Dây nhảy MPO có thể được sản xuất với cả sợi Singlemode và Multimode. Việc lựa chọn loại sợi phụ thuộc vào khoảng cách, tốc độ truyền và thiết bị quang được sử dụng.

MPO Singlemode OS2

Sợi OS2 thuộc nhóm Singlemode, thường được sử dụng cho các hệ thống cần khoảng cách truyền xa hơn và hạ tầng backbone hoặc kết nối quang chuyên dụng.

MPO Multimode OM3

OM3 là loại sợi Multimode thường được sử dụng trong Data Center và các hệ thống mạng tốc độ cao ở khoảng cách phù hợp.

MPO Multimode OM4

OM4 có khả năng hỗ trợ băng thông cao hơn so với OM3 trong các điều kiện ứng dụng phù hợp, vì vậy được sử dụng rộng rãi trong các hệ thống Data Center hiện đại.

MPO Multimode OM5

OM5 là loại sợi Multimode được thiết kế để hỗ trợ truyền dẫn đa bước sóng trong các kiến trúc phù hợp. Việc sử dụng OM5 cần căn cứ vào thiết bị và kiến trúc mạng thực tế thay vì chỉ dựa vào tên chuẩn.

Cấu hình số lượng sợi MPO phổ biến

Số lượng sợi là một trong những thông số quan trọng khi lựa chọn dây nhảy MPO. Các cấu hình thường gặp gồm:

• 8FO: phù hợp với những kiến trúc sử dụng số lượng lane quang tương ứng.
• 12FO: là cấu hình MPO phổ biến trong nhiều hệ thống cáp quang mật độ cao.
• 16FO: được sử dụng trong một số kiến trúc mạng thế hệ mới.
• 24FO: phù hợp với những hệ thống cần mật độ sợi cao hơn.

Không nên mặc định một số lượng sợi nhất định sẽ tương ứng với một tốc độ mạng cụ thể. Tốc độ thực tế còn phụ thuộc vào module quang, số lane, phương thức truyền và thiết kế toàn hệ thống.

Ưu điểm của dây nhảy quang MPO

• Tối ưu không gian: nhiều sợi quang được tích hợp trong một đầu nối, giúp giảm mật độ dây trong tủ rack.
• Triển khai nhanh: dây được hoàn thiện sẵn giúp rút ngắn thời gian lắp đặt và hạn chế thao tác đấu nối tại công trình.
• Quản lý cáp thuận tiện: giảm số lượng dây và đầu nối riêng lẻ trong khu vực có mật độ thiết bị cao.
• Hỗ trợ hệ thống tốc độ cao: phù hợp với nhiều kiến trúc mạng tốc độ cao khi được kết hợp với module và thiết bị tương thích.
• Dễ mở rộng: có thể kết hợp với trunk, breakout, cassette và adapter MPO để xây dựng hệ thống cáp có cấu trúc.

Ứng dụng của dây nhảy quang MPO

Trung tâm dữ liệu (Data Center) là một trong những môi trường sử dụng dây MPO phổ biến nhất. Khi số lượng switch, server và thiết bị lưu trữ tăng lên, việc tối ưu không gian và mật độ kết nối trở nên quan trọng.

Ngoài Data Center, dây nhảy MPO còn được sử dụng trong:

• Phòng máy chủ và hệ thống mạng doanh nghiệp.
• Kết nối switch với patch panel quang.
• Hệ thống backbone và hạ tầng mạng tốc độ cao.
• Kết nối giữa module quang, cassette và adapter MPO.
• Hệ thống cáp quang mật độ cao trong các khu vực hạn chế về không gian.

Cách lựa chọn dây nhảy quang MPO phù hợp

Để lựa chọn đúng dây MPO, cần xem xét đồng thời nhiều thông số thay vì chỉ dựa vào số lượng sợi hoặc tốc độ mạng.

• Xác định loại sợi: lựa chọn OS2, OM3, OM4 hoặc OM5 theo yêu cầu hệ thống.
• Xác định số lượng sợi: lựa chọn 8FO, 12FO, 16FO, 24FO hoặc cấu hình phù hợp.
• Kiểm tra kiểu đầu nối: MPO-MPO, MPO-LC hoặc cấu hình conversion.
• Xác định polarity: đảm bảo Type A, Type B hoặc Type C phù hợp với kiến trúc kết nối.
• Kiểm tra giới tính connector: xác định đầu MPO male hoặc female để đảm bảo tương thích.
• Lựa chọn chiều dài: hạn chế dây thừa nhưng vẫn đảm bảo đủ khoảng cách lắp đặt.
• Kiểm tra suy hao: đặc biệt quan trọng đối với các hệ thống quang tốc độ cao và khoảng cách truyền dài.
• Đồng bộ toàn hệ thống: kiểm tra sự tương thích giữa dây MPO, module quang, cassette, adapter và thiết bị mạng.



Dây nhảy quang MPO trong hạ tầng mạng hiện đại

Với khả năng kết nối nhiều sợi quang trong một giao diện nhỏ gọn, dây nhảy quang MPO phù hợp với các hệ thống cần mật độ kết nối cao và khả năng mở rộng linh hoạt. Đây là một thành phần quan trọng trong nhiều kiến trúc cáp quang dành cho Data Center và hệ thống mạng tốc độ cao.

Tuy nhiên, lựa chọn dây MPO không chỉ đơn giản là xác định số lượng sợi hay tốc độ truyền. Loại sợi quang, cấu hình connector, polarity, giới tính đầu nối, module quang và kiến trúc mạng đều cần được xem xét đồng bộ.

Hiểu rõ những yếu tố này sẽ giúp doanh nghiệp lựa chọn dây nhảy quang MPO phù hợp, tối ưu không gian tủ rack, đơn giản hóa quản lý cáp và tạo nền tảng thuận lợi cho việc mở rộng hạ tầng mạng trong tương lai.
